Apresentação

Quando você assiste a um vídeo, joga um jogo ou manda uma mensagem, tudo acontece dentro de chips menores que a unha do seu dedo. E, lá dentro, o que acontece é basicamente uma coisa: eletricidade passando ou sendo bloqueada, bilhões de vezes por segundo.

Por isso, a pergunta que guia este artigo é:

Como um sinal elétrico, passando por um pedacinho de silício, se transforma em vídeos, jogos e tudo o que vemos no computador?

A resposta curta é: o computador sabe controlar a eletricidade com muita precisão. A peça que faz esse controle se chama transistor, e ela é feita de silício.

A resposta completa passa por um pouco de química e de física. Não se preocupe: vamos ver só o necessário para entender o transistor, e cada passo se apoia no anterior.

Curiosidade: o Vale do Silício

O silício é tão importante para a computação que deu nome a uma região inteira: o Vale do Silício, nos Estados Unidos, onde ficam muitas das maiores empresas de tecnologia do mundo.

O nome apareceu impresso pela primeira vez em 11 de janeiro de 1971, em uma coluna do jornalista Don Hoefler sobre as empresas de chips da região. Anos depois, ele explicou a escolha: os chips eram feitos de silício, e as fábricas ficavam em um vale.

A ideia central: um interruptor que não precisa de mão

Pense no interruptor de luz da sua casa. Ele faz uma coisa só: deixa a eletricidade chegar até a lâmpada ou bloqueia o caminho. Quem decide é a sua mão.

O transistor faz a mesma coisa, mas com duas diferenças que mudam tudo:

  • Quem aperta o botão é a eletricidade. Em vez de uma mão, é um sinal elétrico que liga e desliga o transistor.
  • Esse sinal pode vir de outro transistor. O sinal que sai de um transistor pode ligar ou desligar o próximo, que liga ou desliga o seguinte, e assim por diante.

É essa segunda parte que faz a mágica. Com bilhões de interruptores apertando uns aos outros, em cadeia, o chip consegue fazer contas e tomar decisões sozinho, sem ninguém apertar nada. E, como o transistor não tem nenhuma parte que se mexe, ele consegue ligar e desligar bilhões de vezes por segundo.

Então, a pergunta deste artigo fica mais concreta:

Como construir um interruptor sem partes que se mexem, que liga e desliga só com eletricidade?

O caminho até a resposta

Vamos responder em seis passos:

  1. Por que a eletricidade passa por alguns materiais e não por outros?
  2. O que o silício tem de especial?
  3. Como as fábricas “temperam” o silício para ele ficar útil?
  4. Como montar o interruptor com esse silício?
  5. Por que os transistores trabalham em dupla?
  6. Como tudo isso vira o que aparece na tela?

Antes de começar: corrente e tensão

Duas palavras vão aparecer o tempo todo neste texto:

  • Corrente elétrica é o movimento de cargas elétricas de um lugar para outro. Essas cargas normalmente são elétrons, partículas minúsculas que vamos conhecer daqui a pouco. Dá para imaginar a corrente como água correndo dentro de um cano.

  • Tensão elétrica (também chamada de voltagem) é o “empurrão” que faz essas cargas se moverem. No exemplo do cano, seria a pressão da água.

Quando dizemos que a eletricidade “passa” por um material, estamos falando da corrente elétrica.

Por que a eletricidade passa por alguns materiais e não por outros?

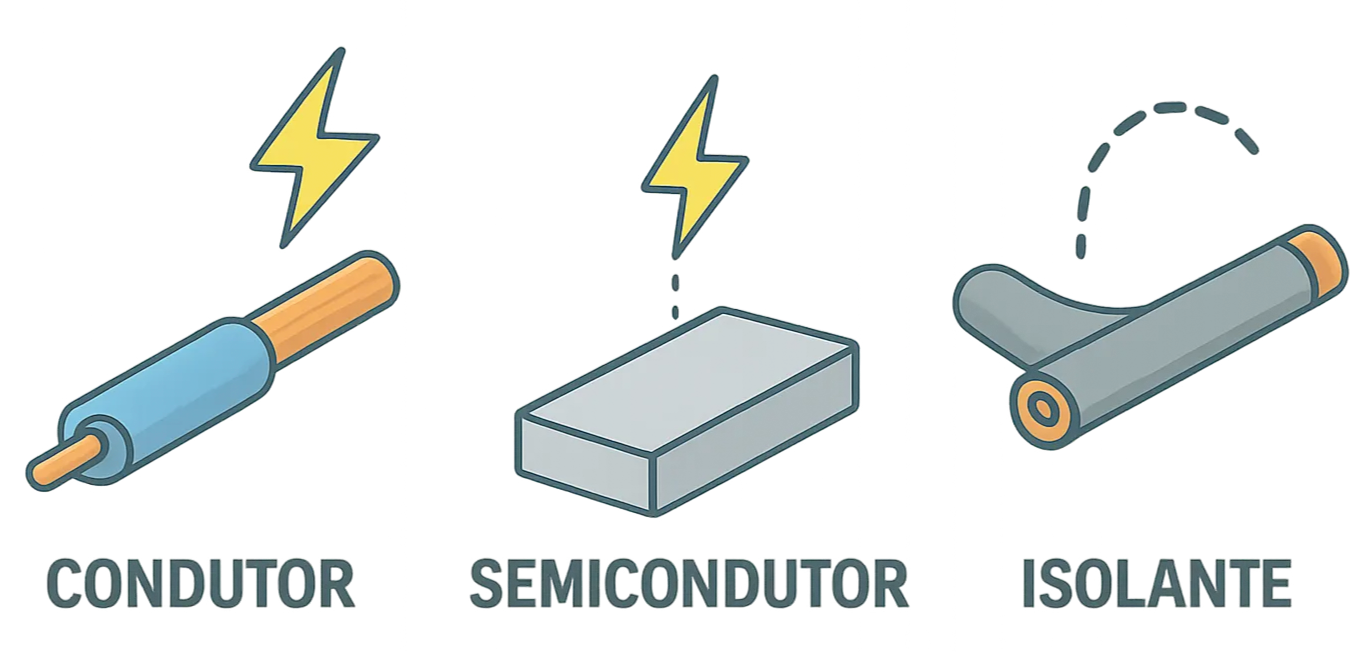

Cada material deixa a corrente passar com mais ou menos facilidade. Por isso, os materiais são divididos em três grupos.

Condutores: o caminho livre

Um material condutor deixa a corrente passar com facilidade. Os metais, como o cobre, são bons exemplos. É por isso que os fios da instalação elétrica de casa geralmente são feitos de cobre: ele leva a eletricidade de um ponto a outro sem dificuldade.

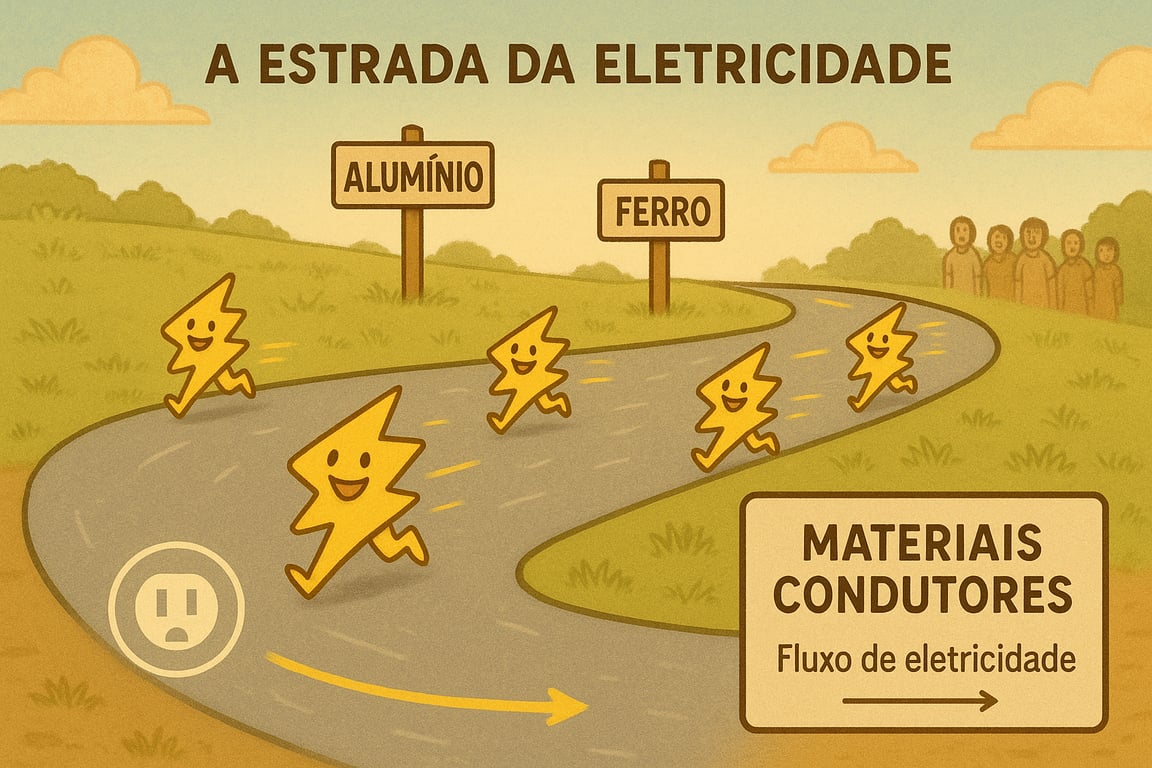

Ilustração de uma estrada onde pequenos raios de energia correm livremente sobre superfícies com placas de cobre, alumínio e ferro, representando a passagem fácil da eletricidade em materiais condutores.

Isolantes: a barreira

Um material isolante faz o contrário: dificulta muito a passagem da corrente. Um exemplo é a capa que envolve os fios elétricos, feita de um plástico chamado PVC.

Essa capa protege as pessoas de choques elétricos. O isolante não bloqueia a corrente de forma absoluta, mas deixa passar tão pouco que, no dia a dia, funciona como uma barreira.

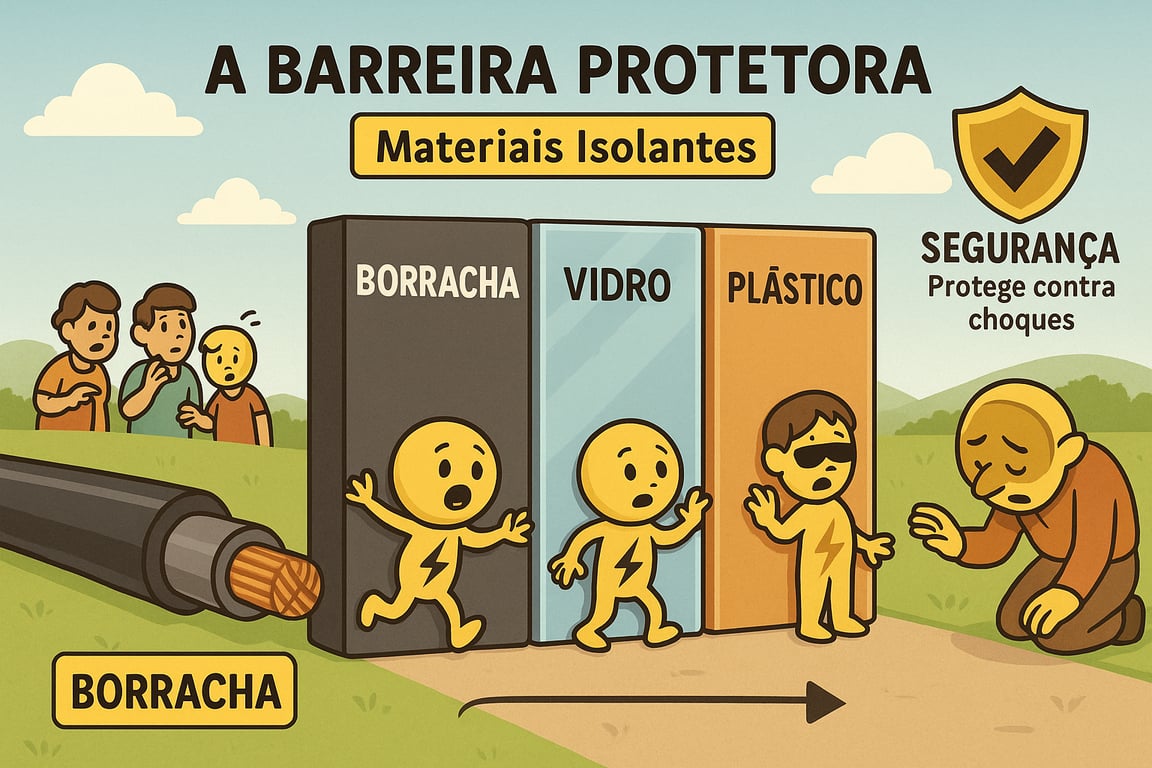

Ilustração de raios de energia sendo impedidos de passar por barreiras feitas de borracha e vidro, representando a função dos isolantes elétricos que protegem contra choques.

Semicondutores: o portão que pode ser controlado

Entre os condutores e os isolantes existe um terceiro grupo: os semicondutores. Eles ficam no meio do caminho. Dependendo de como são preparados, deixam a corrente passar ou bloqueiam a passagem.

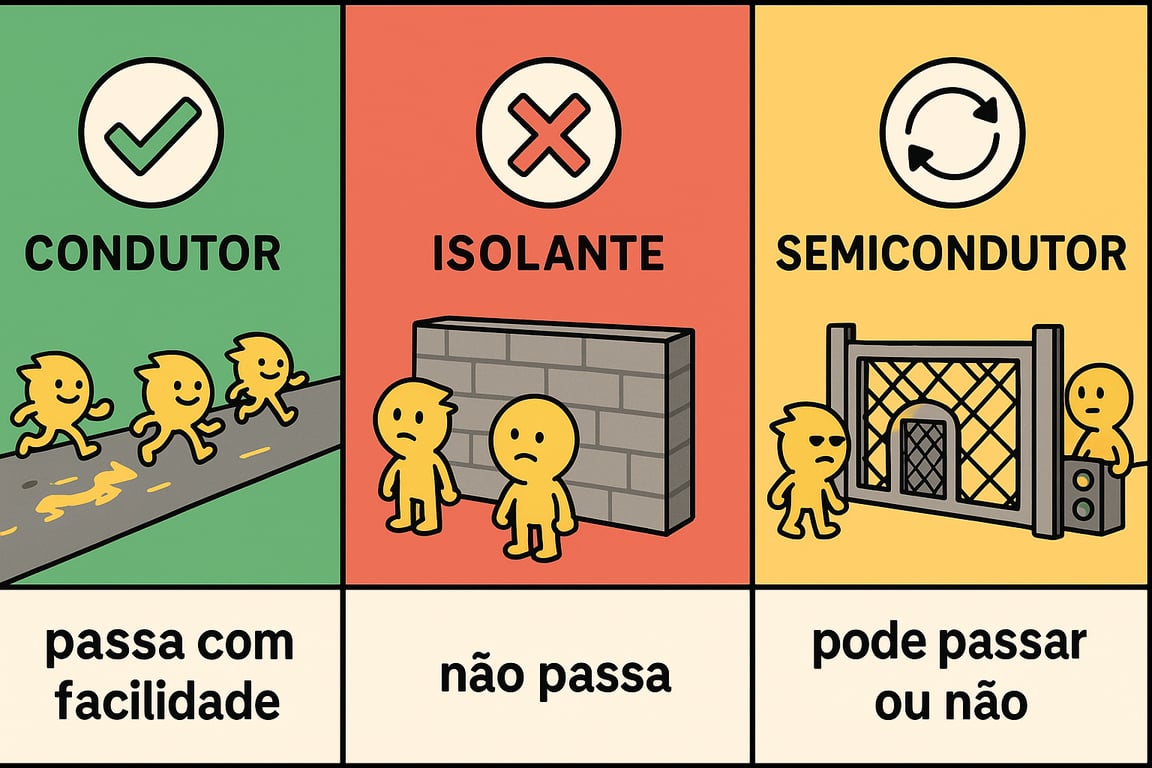

Ilustração em três colunas. Condutor: fundo verde, estrada livre, a energia flui. Isolante: fundo vermelho, um muro na estrada, a energia é bloqueada. Semicondutor: fundo amarelo, um portão eletrônico, a energia passa só quando o portão está aberto.

O semicondutor mais conhecido é o silício. O mais importante é que o comportamento dele pode ser controlado. E é exatamente disso que precisamos para construir o nosso interruptor: um material em que dá para abrir e fechar a passagem da corrente, como um portão.

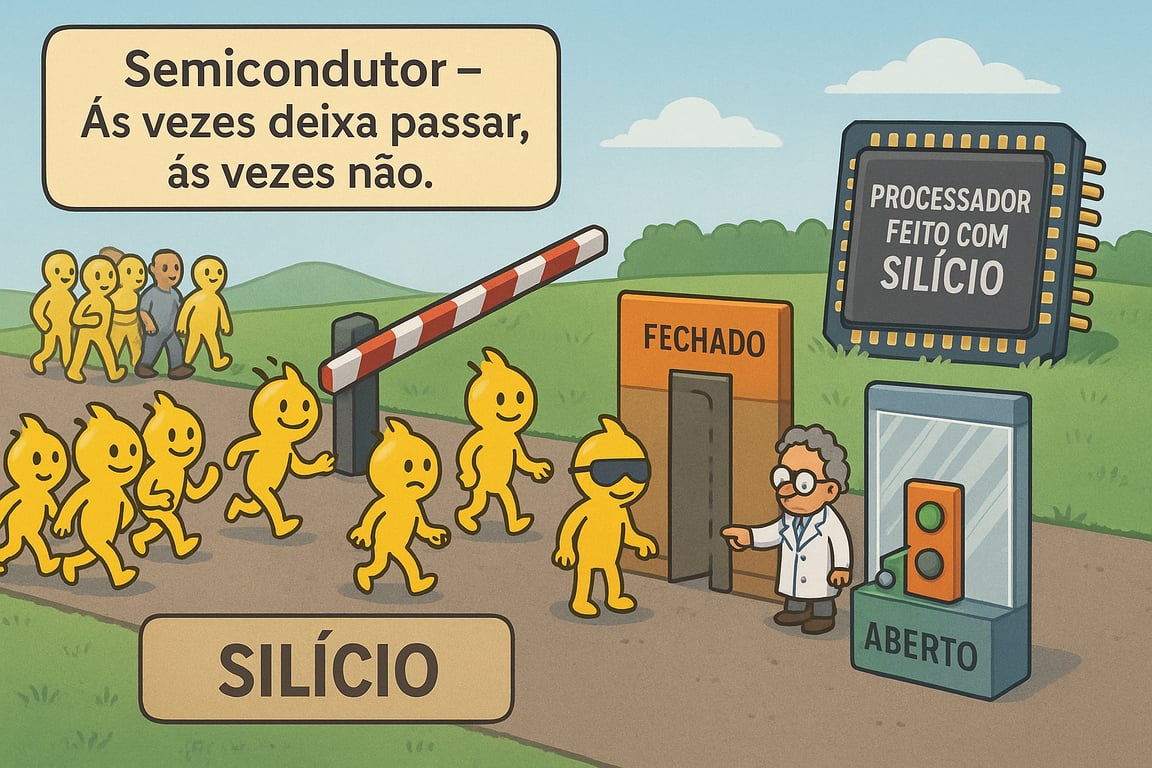

Ilustração de um portão eletrônico controlando a passagem de raios de energia sobre um chão de silício, simbolizando o funcionamento de um semicondutor.

Mas o que faz o silício ser assim? Para responder, precisamos olhar bem de perto, para as peças que formam esse material.

O que o silício tem de especial?

Uma olhada dentro do átomo

Tudo o que existe é formado por peças minúsculas chamadas átomos. No centro de cada átomo fica o núcleo, que tem carga positiva. Em volta dele, em uma região parecida com uma nuvem, ficam os elétrons, que têm carga negativa. São esses elétrons que, quando se movem, formam a corrente elétrica.

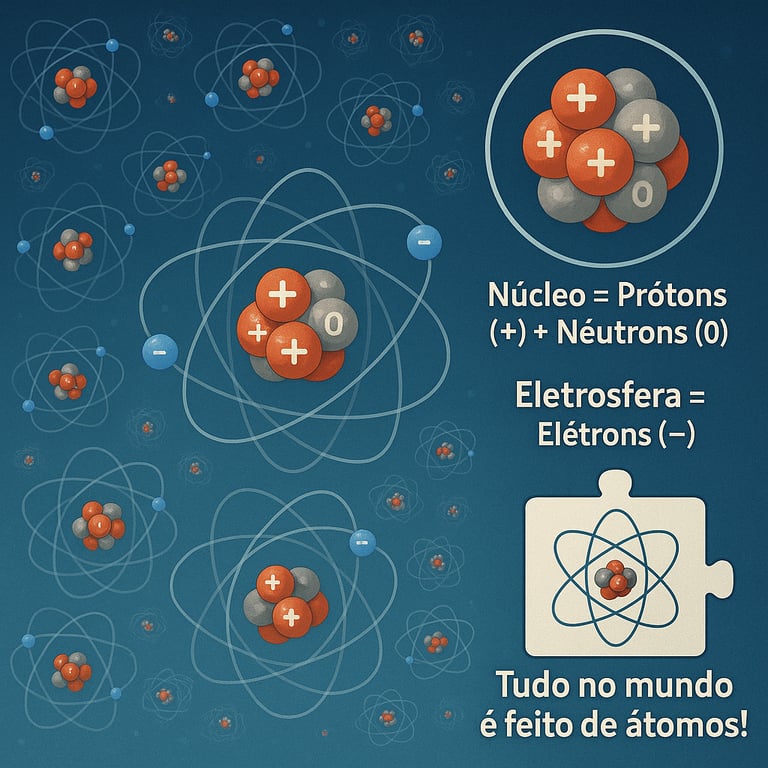

Desenho de um átomo. No centro, o núcleo, com prótons vermelhos (+) e nêutrons cinza (0). Em volta, a eletrosfera, com elétrons azuis (-). Ao lado, os textos: Núcleo = Prótons (+) + Nêutrons (0) e Eletrosfera = Elétrons (-).

Os elétrons ficam arrumados em camadas, uma por fora da outra. A que importa para nós é a camada de fora, a mais distante do núcleo. É ela que decide como o átomo se liga aos vizinhos.

A conta do 8

Os átomos ficam mais “tranquilos”, ou estáveis, como dizem os químicos, quando têm 8 elétrons na camada de fora. Nas aulas de química, isso se chama regra do octeto (“octeto” quer dizer “grupo de oito”).

Quem não tem 8 elétrons sozinho dá um jeito de completar a conta com a ajuda dos vizinhos. Um desses jeitos é dividir: dois átomos vizinhos colocam elétrons em comum, como em uma vaquinha, e os dois contam esses elétrons como seus. Essa divisão se chama ligação covalente.

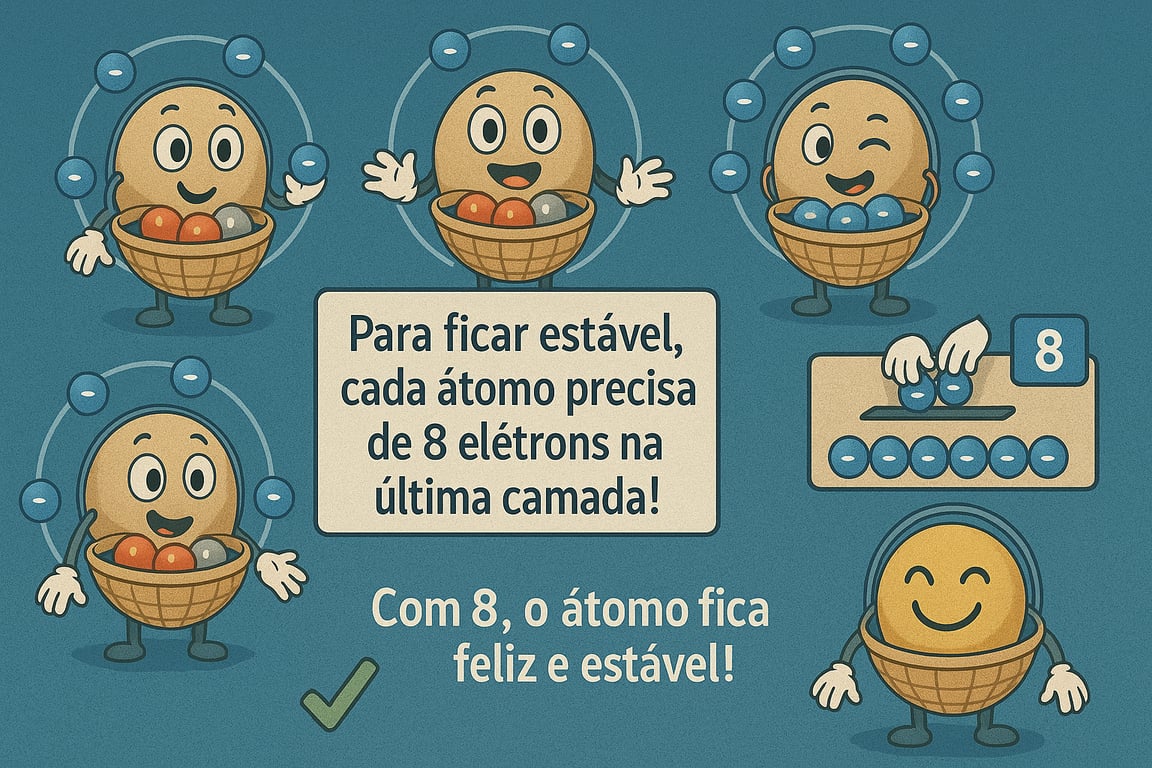

Ilustração em estilo de desenho animado com átomos sorridentes. No centro, a frase: Para ficar estável, cada átomo precisa de 8 elétrons na última camada! Ao lado, mãos acrescentam elétrons até completar 8. Embaixo, um átomo feliz, um sinal de visto verde e a frase: Com 8, o átomo fica feliz e estável!

O silício puro: elétrons ocupados

O silício tem 4 elétrons na camada de fora. Faltam 4 para chegar a 8. Por isso, cada átomo de silício faz uma vaquinha com 4 vizinhos, um par de elétrons com cada um. Em cada par, ele entra com 1 elétron, e o vizinho entra com outro.

Assim, cada átomo conta 8 elétrons: os seus 4 e mais 4 que vieram dos vizinhos. Repetindo isso um número enorme de vezes, os átomos formam um cristal: uma estrutura muito organizada, em que o mesmo padrão se repete.

Agora vem o detalhe mais importante. No silício puro, quase todos os elétrons da camada de fora estão ocupados nas ligações com os vizinhos.

Pense em uma sala de cinema lotada, sem nenhuma cadeira vazia. Cada elétron é como uma pessoa sentada no seu lugar, que é a ligação com o vizinho. Com todos os lugares ocupados, ninguém consegue trocar de lugar, e quase ninguém está de pé para andar pela sala.

No silício puro, acontece o mesmo: sobram pouquíssimos elétrons livres para se mover. E, sem elétrons livres, quase não há corrente. Por isso, o silício puro conduz mal a eletricidade.

Até aqui: o silício puro conduz mal, porque os elétrons dele estão todos ocupados. Mas, para montar o nosso interruptor, precisamos de um silício em que a corrente possa passar quando a gente quiser. É isso que as fábricas resolvem a seguir.

Como as fábricas “temperam” o silício?

Primeiro, o silício passa por uma limpeza para ficar extremamente puro. Depois, as fábricas acrescentam quantidades minúsculas de outros elementos, como quem coloca uma pitada de tempero em uma receita. Esse processo se chama dopagem. Existem dois tipos, e a diferença entre eles está na conta do 8.

Tipo N: sobra um elétron

Se o elemento acrescentado tem 5 elétrons na camada de fora, como o fósforo, ele usa 4 para dividir com os vizinhos de silício. O quinto elétron sobra: não tem com quem formar par e fica livre para andar pelo cristal, carregando corrente.

Voltando ao cinema, é como se chegasse uma pessoa a mais em uma sala sem cadeira sobrando. Ela fica de pé no corredor e pode andar pela sala toda.

Esse silício se chama tipo N (de negativo), porque quem carrega a corrente são os elétrons, que têm carga negativa.

Tipo P: falta um elétron

Se o elemento acrescentado tem só 3 elétrons na camada de fora, como o boro, uma das divisões com os vizinhos fica incompleta: falta 1 elétron. Fica um “espaço vazio” onde deveria haver um elétron. Esse espaço vazio se chama lacuna (ou “buraco”).

A lacuna também consegue andar. Volte ao cinema: agora sobra uma cadeira vazia na fileira. Se a pessoa ao lado passa para a cadeira vazia, a cadeira dela é que fica vazia. Se outra pessoa faz o mesmo, a cadeira vazia vai “andando” pela fileira.

Com a lacuna é igual: um elétron vizinho pula para ela e deixa uma nova lacuna no lugar de onde saiu. Por isso, a lacuna se comporta como uma carga positiva que se move pelo cristal. Esse silício se chama tipo P (de positivo).

Característica Tipo N Tipo P
Elemento acrescentado (exemplo) Fósforo, com 5 elétrons na camada de fora Boro, com 3 elétrons na camada de fora
O que acontece Sobra 1 elétron Falta 1 elétron (lacuna)
Quem carrega a corrente Elétrons livres (negativos) Lacunas (funcionam como positivas)

Atenção: o N e o P não querem dizer que o silício ficou com carga elétrica sobrando. Ele continua neutro. As letras dizem só quem carrega a corrente: elétrons no tipo N e lacunas no tipo P.

Mas, se sobra um elétron, por que o tipo N não fica negativo? Porque o elétron sobra nas ligações, e não na conta das cargas. O fósforo e o boro entram como átomos inteiros, cada um com tantas cargas positivas no núcleo quanto elétrons em volta.

Infográfico O silício e a dopagem. O silício puro aparece com uma lâmpada apagada, porque conduz mal. Um saleiro representa a dopagem: com fósforo, surge o tipo N, em que sobra um elétron livre; com boro, surge o tipo P, em que falta um elétron, formando uma lacuna. Os dois tipos aparecem com lâmpadas acesas. Embaixo, a analogia do cinema: quando as pessoas passam para a cadeira vazia, o lugar vazio anda no sentido contrário, como a lacuna no cristal.

Até aqui: agora temos dois “sabores” de silício. O tipo N tem elétrons livres sobrando. O tipo P tem lacunas, mas não tem elétrons sobrando. Com esses dois ingredientes, já dá para montar o interruptor.

Como montar o interruptor: o transistor

Lembra do portão dos semicondutores? O transistor é exatamente isso: um portão no caminho da corrente, que abre e fecha com um sinal elétrico.

Existem vários tipos de transistor. O usado nos computadores se chama MOSFET. Se tiver curiosidade sobre esse nome, ele está explicado no fim desta parte.

As três partes do transistor

O transistor tem três partes, que funcionam como três “perninhas”:

  • Fonte (em inglês, source): por onde os elétrons entram.
  • Dreno (drain): por onde os elétrons saem, como um ralo por onde a água vai embora.
  • Porta (gate): a parte que controla se os elétrons podem ir da fonte até o dreno. É o portão do interruptor, e não é à toa que se chama porta.

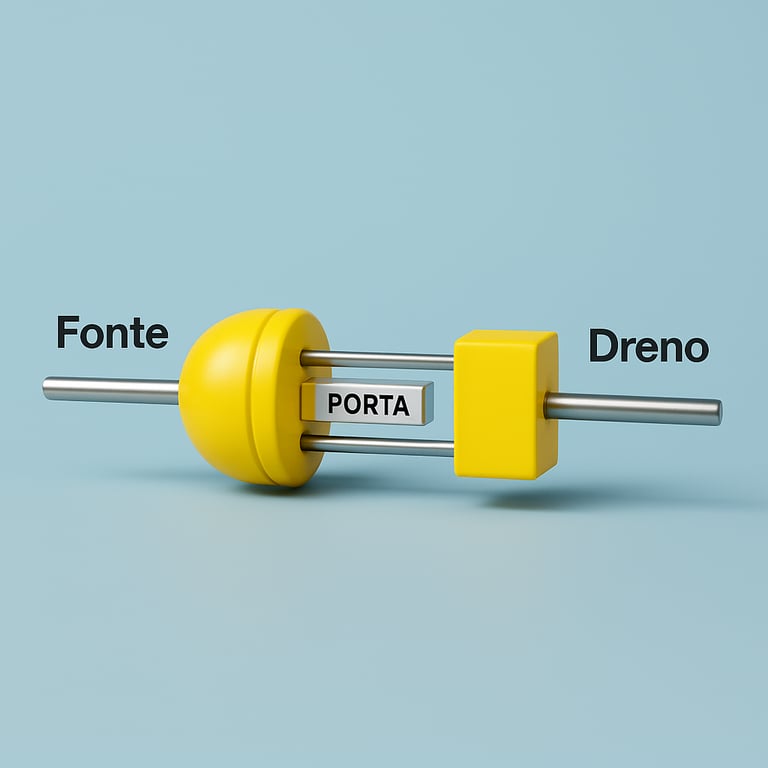

Uma representação simplificada de um transistor com três partes amarelas, a Fonte, a Porta e o Dreno conectadas por uma barra prateada.
Diagrama de um transistor com as partes Fonte, Porta e Dreno.

Por dentro, o transistor é montado assim:

  • A fonte e o dreno são dois pedaços de silício tipo N, um de cada lado.
  • Embaixo e entre eles fica o corpo, um bloco de silício tipo P.
  • Em cima do corpo, entre a fonte e o dreno, fica a porta, feita de metal.
  • Separando a porta do silício, há uma camada finíssima de óxido de silício, um material isolante parecido com vidro. Por causa dela, a porta nunca encosta no silício.

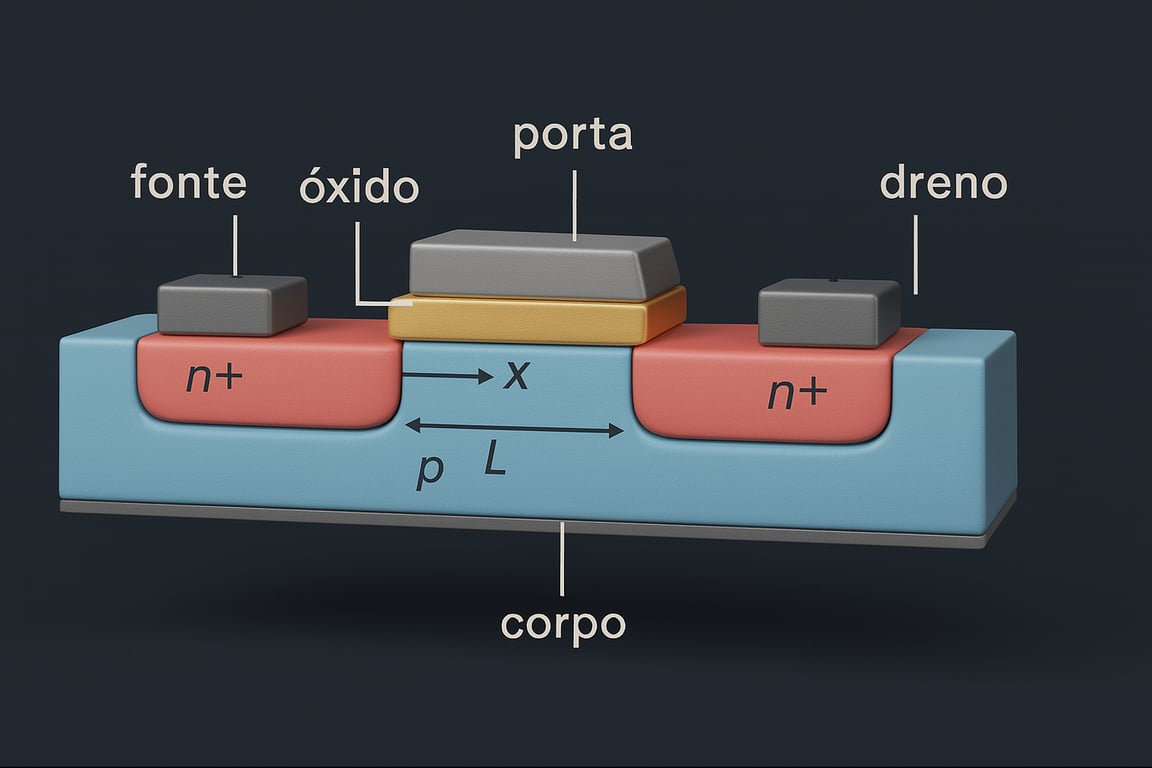

Desenho em corte com o título Camadas de um MOSFET. Embaixo, um bloco grande de silício, o corpo, do tipo P. Na parte de cima desse bloco, à esquerda e à direita, há duas regiões menores do tipo N. Entre elas, sobre o silício, fica uma camada fina de óxido, que é isolante, e em cima do óxido fica o bloco de metal. Três fios sobem: o da Fonte, saindo da região N da esquerda; o da Porta, saindo do metal; e o do Dreno, saindo da região N da direita.
Camadas de um transistor: metal na porta, óxido de silício como isolante e o corpo de silício.

Como o transistor liga e desliga

Sem sinal na porta, a corrente não passa. Entre a fonte e o dreno existe o corpo, de silício tipo P. Lembra? É o silício que tem lacunas, mas não tem elétrons sobrando. Para os elétrons que estão na fonte, esse trecho é como um rio sem ponte: não há como atravessar.

Com tensão positiva na porta, a corrente passa. Cargas opostas se atraem: a porta fica positiva e atrai elétrons, que são negativos, para a faixa de silício logo abaixo dela. Esses elétrons formam a ponte que faltava, ligando a fonte ao dreno. Essa ponte se chama canal. Agora os elétrons atravessam, e a corrente passa.

Quando o sinal some, a ponte se desfaz, e a corrente volta a ser bloqueada.

Desenho com o título O transistor como interruptor, dividido em dois quadros. No quadro da esquerda, Sem sinal na porta: a caixa Porta fica em cima, ligada por uma linha ao caminho entre as caixas Fonte e Dreno. O caminho é tracejado e tem um X vermelho no meio, com a frase a corrente não passa. No quadro da direita, Com sinal na porta: a caixa Porta está amarela e o caminho entre Fonte e Dreno é uma linha verde contínua, com a frase a corrente passa.

Se quiser entender com mais detalhes por que o silício tipo P bloqueia os elétrons, leia a parte Para ir além: a junção PN e o diodo, no fim do artigo.

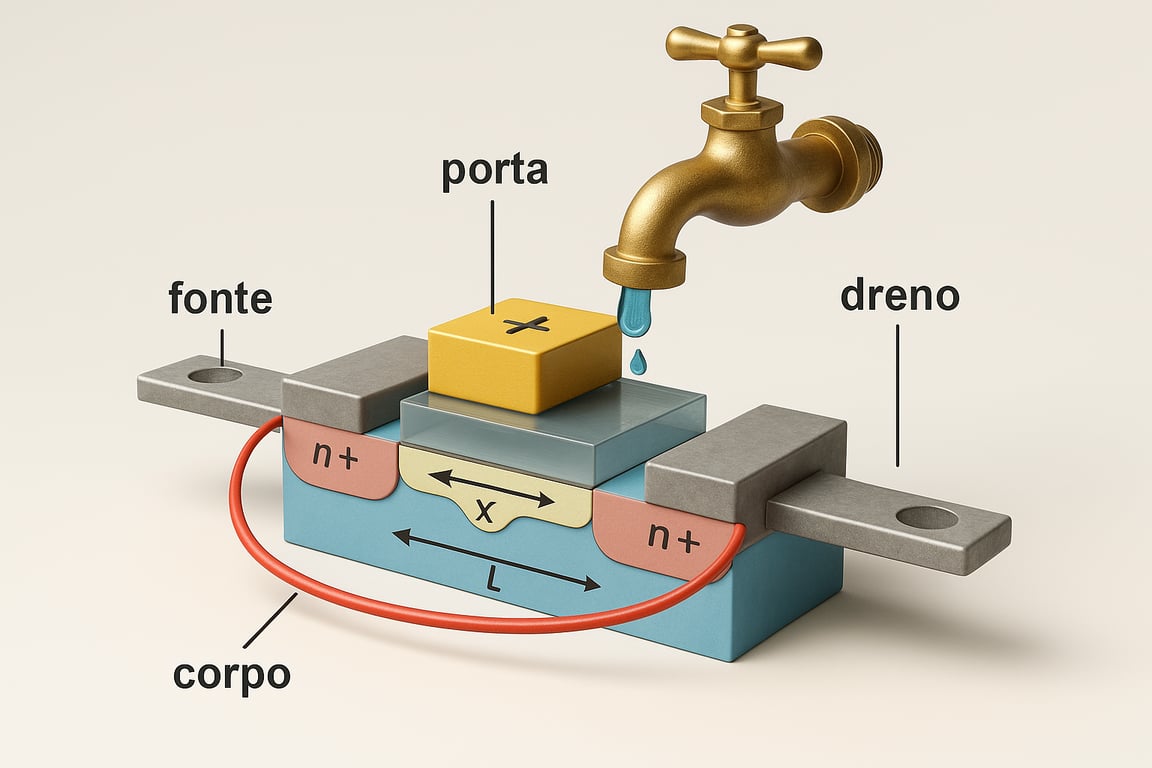

Outra forma de imaginar: a torneira

Lembra da comparação da corrente com a água no cano? O transistor também funciona como uma torneira. A porta é o registro, e a água é a corrente elétrica. Com o registro fechado (sem tensão na porta), a água não passa. Com o registro aberto (com tensão na porta), a água passa.

A diferença é que ninguém gira esse registro com a mão. Quem gira é um sinal elétrico, que muitas vezes vem de outro transistor.

Até aqui: o transistor é um interruptor sem partes que se mexem. A porta cria ou desfaz uma ponte de elétrons entre a fonte e o dreno, e o transistor fica ligado, deixando a corrente passar, ou desligado, bloqueando. Guarde essa ideia, porque é dela que vêm o 0 e o 1 dos computadores.

Para ir além: o que quer dizer MOSFET

MOSFET é uma sigla em inglês que quer dizer “transistor de efeito de campo de metal, óxido e semicondutor”. Cada parte do nome conta um pedaço do que vimos:

  • M, de metal: o material da porta.
  • O, de óxido: a camada isolante que separa a porta do silício.
  • S, de semicondutor: o silício que forma o corpo.
  • FET, de “transistor de efeito de campo”: a porta controla os elétrons sem encostar neles. Ela age à distância, por meio de um campo elétrico, mais ou menos como um pente esfregado no cabelo atrai pedacinhos de papel sem tocar neles.

Como o óxido não deixa a corrente passar pela porta, ela quase não gasta energia para comandar o transistor. Esse é um dos motivos de o MOSFET ser tão econômico.

Por que os transistores trabalham em dupla?

NMOS e PMOS: um é o contrário do outro

O transistor que acabamos de montar forma uma ponte de elétrons, que têm carga negativa. Por isso ele se chama NMOS (N de negativo).

Existe também a versão ao contrário, o PMOS (P de positivo). Nele, os tipos de silício trocam de lugar, e a ponte é formada por lacunas. Por ser o contrário, ele também liga ao contrário:

  • o NMOS liga quando a porta recebe uma tensão alta;
  • o PMOS liga quando a porta recebe uma tensão baixa.
Desenho em corte com dois transistores lado a lado, cada um com os fios de Fonte, Porta e Dreno saindo por cima. À esquerda, o NMOS: o substrato é do tipo P, em vermelho, e as regiões da fonte e do dreno são do tipo N, em azul. Entre elas, embaixo da porta, uma linha tracejada azul marca onde se forma o canal N. À direita, o PMOS, que é o contrário: o substrato é do tipo N, em azul, as regiões da fonte e do dreno são do tipo P, em vermelho, e a linha tracejada vermelha marca o canal P.
NMOS e PMOS: um é o contrário do outro.

CMOS: a dupla que forma o 0 e o 1

Nos celulares e computadores, os dois tipos trabalham juntos, em dupla. Essa combinação se chama CMOS. O “C” vem de “complementar”, porque um completa o outro.

Para entender a dupla, falta um detalhe sobre o 0 e o 1. Dentro do chip:

  • o 1 é uma tensão alta, que vem da alimentação, a parte do circuito que fornece energia;
  • o 0 é uma tensão baixa, que vem do terra, a parte do circuito que fica sem tensão.

Os dois transistores da dupla ficam ligados ao mesmo fio, a saída (o fio que leva o resultado adiante, até o próximo transistor). Cada um tem um papel:

  • o PMOS liga a saída à alimentação, ou seja, coloca a saída em 1;
  • o NMOS liga a saída ao terra, ou seja, coloca a saída em 0.

Os dois recebem o mesmo sinal na porta. Como eles ligam de jeitos opostos, quando um está ligado, o outro está desligado. Assim, a saída é sempre puxada para o 0 ou para o 1.

Lembra da torneira? Na dupla, são duas. Imagine um balde, que é a saída. Acima dele fica uma caixa d’água, que é a alimentação, o 1. Abaixo dele fica o ralo, que é o terra, o 0.

O PMOS é a torneira entre a caixa d’água e o balde, e o NMOS é a torneira entre o balde e o ralo. As duas recebem o mesmo comando, mas funcionam ao contrário: quando uma abre, a outra fecha.

Com a torneira de cima aberta, o balde enche, e a saída vale 1. Com a de baixo aberta, o balde esvazia, e a saída vale 0.

Desenho com o título A dupla CMOS como duas torneiras, dividido em dois quadros iguais, um ao lado do outro. Em cada quadro, de cima para baixo, há: uma caixa d'água, com a legenda alimentação igual a 1; uma torneira chamada PMOS; um balde, com a legenda saída; uma torneira chamada NMOS; e um ralo, com a legenda terra igual a 0. No quadro da esquerda, chamado Entrada 0, a torneira PMOS está aberta, com a água descendo da caixa d'água até o balde, que está cheio, e a torneira NMOS está fechada, marcada com um X. Embaixo está escrito: a saída vale 1. No quadro da direita, chamado Entrada 1, é o contrário: a torneira PMOS está fechada, marcada com um X, a torneira NMOS está aberta, ligando o balde ao ralo, e o balde está vazio. Embaixo está escrito: a saída vale 0.
Na dupla CMOS, quando uma torneira abre, a outra fecha. Por isso, a saída fica em 1 ou em 0.

No próximo artigo, Circuitos Lógicos, você vai ver como essa dupla monta a primeira porta lógica e como as portas lógicas se combinam para tomar decisões.

Por que a dupla economiza energia

Como sempre há um transistor desligado, a corrente não tem um caminho livre da alimentação até o terra. Enquanto o circuito está parado, sem trocar de 0 para 1 ou de 1 para 0, quase não passa corrente. Ele gasta energia praticamente só na hora de trocar de valor.

Nas torneiras, a água só corre enquanto o balde enche ou esvazia. Enquanto o balde está parado, cheio ou vazio, uma das torneiras está sempre fechada, e a água nunca corre direto da caixa d’água para o ralo.

Gastando pouca energia, o chip também esquenta pouco. É isso que permite colocar bilhões de transistores juntos em um chip pequeno, e é um dos motivos de um celular conseguir funcionar com uma bateria que cabe no bolso.

Até aqui: os chips usam transistores em dupla, um que coloca a saída em 1 e outro que coloca em 0. Assim, eles produzem os zeros e uns do computador gastando muito pouca energia.

Curiosidade: quem inventou o MOSFET e o CMOS

O MOSFET foi criado em 1959 por John Atalla e Dawon Kahng, no Bell Labs, um centro de pesquisa dos Estados Unidos. Segundo o Museu de História do Computador (Computer History Museum), hoje mais de 99% dos microchips fabricados usam transistores desse tipo.

A ideia de usar NMOS e PMOS em dupla veio pouco depois, em 1963, com o engenheiro Frank Wanlass. Os circuitos que ele criou gastavam perto de zero de energia em espera, isto é, quando estavam parados.

Do transistor ao vídeo

Agora dá para voltar à pergunta do começo: como um sinal elétrico no silício vira vídeos e jogos?

  • Os circuitos de transistores trabalham com só dois valores: 0 (tensão baixa) e 1 (tensão alta). Cada um desses valores se chama bit. Como são só dois valores possíveis, dizemos que o computador trabalha com um sistema binário.
  • Juntando vários bits, dá para representar números. Com 8 bits, por exemplo, já dá para escrever 256 números diferentes.
  • Com números, dá para representar quase tudo. A letra A, por exemplo, é guardada como o número 65. A cor de cada ponto da tela (o pixel) também vira números: um vermelho bem forte pode ser descrito como 255 de vermelho, 0 de verde e 0 de azul. E o som vira uma sequência de números.
  • Um vídeo é uma sequência de imagens mostradas muito rápido, e cada imagem é formada por milhões de pixels. Um jogo é parecido, mas tem um programa que decide, a cada instante, o que vai aparecer na tela.

Para ter uma ideia da escala: os processadores gráficos (GPUs) da arquitetura Blackwell, da NVIDIA, anunciados em março de 2024, têm 208 bilhões de transistores. Isso dá cerca de 25 transistores para cada pessoa que vive na Terra, todos em um único processador.

Por trás de tudo isso estão bilhões de transistores ligando e desligando bilhões de vezes por segundo, guardando e combinando zeros e uns. Como eles se combinam para tomar decisões é o assunto do próximo artigo, Circuitos Lógicos. E como os zeros e uns viram números, letras e imagens fica para o artigo Números Binários.

Resumo

Saímos de uma pergunta sobre vídeos e jogos e chegamos ao mundo dos átomos. O caminho foi este:

  1. Alguns materiais conduzem bem a eletricidade (condutores), outros quase não conduzem (isolantes) e alguns ficam no meio e podem ser controlados (semicondutores), como o silício.
  2. No silício puro, os elétrons ficam todos ocupados nas ligações entre os átomos. Por isso, ele conduz mal.
  3. Com a dopagem, as fábricas acrescentam uma pitada de outros elementos e criam o silício tipo N, com elétrons sobrando, e o tipo P, com lacunas.
  4. O transistor junta esses dois tipos. A porta atrai elétrons e forma uma ponte entre a fonte e o dreno. Assim, ele liga e desliga a corrente usando só um sinal elétrico.
  5. Os chips usam dois tipos de transistor em dupla (CMOS), como duas torneiras: quando uma abre, a outra fecha. Um coloca a saída em 1, o outro coloca em 0, e os dois juntos gastam pouca energia.
  6. Esses zeros e uns, combinados bilhões de vezes, viram números, letras, cores e sons. É assim que vídeos e jogos aparecem na tela.

Mesmo sendo tão pequeno que não dá para ver a olho nu, é esse mundo invisível que faz a “mágica” da tecnologia acontecer.

Para ir além: a junção PN e o diodo

Esta parte é opcional. Ela explica com mais detalhes por que o silício tipo P bloqueia os elétrons da fonte quando a porta do transistor está sem sinal.

O que acontece na fronteira

Quando encostamos um pedaço de silício tipo N em um pedaço tipo P, formamos uma junção PN (“junção” é o lugar onde os dois se encontram).

Perto da fronteira, os elétrons livres do lado N passam para o lado P e preenchem as lacunas que estão ali. No cinema, é como se as pessoas de pé de um lado da sala sentassem nas cadeiras vazias do outro lado, perto do meio. Com isso:

  • a borda do lado N, que perdeu elétrons, fica com carga positiva;
  • a borda do lado P, que ganhou elétrons, fica com carga negativa.

Essas cargas ficam presas no lugar, porque pertencem aos átomos acrescentados na dopagem. Átomos com carga elétrica são chamados de íons.

O resultado é uma faixa, dos dois lados da fronteira, onde não sobram cargas livres para se mover. No cinema, é a faixa do meio da sala, onde ninguém ficou de pé e nenhuma cadeira ficou vazia. Essa faixa se chama região de depleção (“depleção” quer dizer esvaziamento).

As cargas presas nela criam um campo elétrico, que funciona como um muro invisível: ele empurra os elétrons de volta e impede que outros atravessem.

Desenho da junção PN. Em cima, três blocos lado a lado. À esquerda, o bloco azul do tipo N, com bolinhas de sinal de menos, que são os elétrons livres. No meio, a faixa cinza da região de depleção, com quadradinhos de sinal de mais do lado N e de sinal de menos do lado P, que são os íons fixos. À direita, o bloco vermelho do tipo P, com bolinhas de sinal de mais, que são as lacunas. Abaixo da região de depleção, uma seta da esquerda para a direita indica o campo elétrico. Embaixo, o símbolo do diodo: um triângulo apontando para a esquerda, encostado em uma barra. A barra é o cátodo, do lado N, e a base do triângulo é o ânodo, do lado P. A frase final diz: a corrente passa com facilidade do lado P para o lado N.
Junção PN: o lado N, a região de depleção, o lado P e o símbolo do diodo.

Longe da fronteira, nada muda: o lado N continua cheio de elétrons livres, e o lado P continua cheio de lacunas. A mudança acontece só no meio, onde surge o muro.

O diodo: a catraca da eletrônica

O muro da junção PN pode diminuir ou aumentar, dependendo de como ligamos uma bateria a ela:

  • Ligada de um jeito (o polo positivo da bateria no lado P e o negativo no lado N), a bateria empurra as cargas em direção à fronteira, e o muro diminui. A corrente passa.
  • Ligada ao contrário, a bateria puxa as cargas para longe da fronteira, e o muro aumenta. A corrente não passa.

Um componente que tem uma junção PN e funciona assim se chama diodo. Ele deixa a corrente passar em um sentido só, como a catraca de um ônibus, que só gira para um lado.

No símbolo do diodo, o triângulo aponta para o sentido em que a corrente passa com facilidade: do lado P para o lado N.

Isso pode parecer estranho, já que os elétrons andam do lado N para o lado P. Acontece que o sentido da corrente elétrica foi combinado antes de se conhecer o elétron e, por convenção, é contado ao contrário do movimento dos elétrons.

E o transistor?

Entre a fonte (tipo N) e o dreno (tipo N) existe o corpo (tipo P). Ou seja, no caminho da corrente há duas junções PN, uma virada para cada lado.

É como ter duas catracas viradas em sentidos opostos: não importa a direção, uma delas sempre bloqueia a passagem. É por isso que, sem sinal na porta, a corrente não passa.

Referências

  • LAWS, David. Who named Silicon Valley? Computer History Museum, 7 jan. 2015. Disponível em: https://computerhistory.org/blog/who-named-silicon-valley/. Acesso em: 10 out. 2026.
  • INMETRO. Qual a regulamentação vigente aplicável para os fios e cabos elétricos 450/750 V utilizados nas instalações elétricas residenciais? Disponível em: https://www.gov.br/inmetro/pt-br/acesso-a-informacao/perguntas-frequentes/avaliacao-da-conformidade/fios-e-cabos-eletricos/qual-a-regulamentacao-vigente-aplicavel-para-os-fios-e-cabos-eletricos-450-750-v-utilizados-nas-instalacoes-eletricas-residenciais. Acesso em: 10 out. 2026.
  • OPENSTAX. Chemistry 2e. Seção 2.1: Early Ideas in Atomic Theory. Disponível em: https://openstax.org/books/chemistry-2e/pages/2-1-early-ideas-in-atomic-theory. Acesso em: 10 out. 2026.
  • OPENSTAX. Chemistry 2e. Seção 6.3: Development of Quantum Theory. Disponível em: https://openstax.org/books/chemistry-2e/pages/6-3-development-of-quantum-theory. Acesso em: 10 out. 2026.
  • LIBRETEXTS (Mount Royal University). 3.1: Chemical Bonds, Lewis Symbols, and the Octet Rule. Disponível em: https://chem.libretexts.org/Courses/Mount_Royal_University/Chem_1201/Unit_3%3A_Chemical_Bonding_I_-_Lewis_Theory/3.1%3A_Chemical_Bonds_Lewis_Symbols_and_the_Octet_Rule. Acesso em: 10 out. 2026.
  • IOFFE INSTITUTE. Silicon (Si): basic parameters. Disponível em: https://www.ioffe.ru/SVA/NSM/Semicond/Si/basic.html. Acesso em: 10 out. 2026.
  • LIBRETEXTS. I. P-Type, N-Type Semiconductors. Disponível em: https://eng.libretexts.org/Bookshelves/Materials_Science/Supplemental_Modules_(Materials_Science)/Solar_Basics/D._P-N_Junction_Diodes/I._P-Type%2C_N-Type_Semiconductors. Acesso em: 10 out. 2026.
  • OPENSTAX. University Physics Volume 3. Seção 9.6: Semiconductors and Doping. Disponível em: https://openstax.org/books/university-physics-volume-3/pages/9-6-semiconductors-and-doping. Acesso em: 10 out. 2026.
  • PVEDUCATION. Formation of a PN-Junction. Disponível em: https://www.pveducation.org/pvcdrom/pn-junctions/formation-of-a-pn-junction. Acesso em: 10 out. 2026.
  • LIBRETEXTS. 1.2: The PN Junction. Disponível em: https://eng.libretexts.org/Workbench/Electronics_(Final)/01:_Physics_of_Diodes/1.02:_The_PN_Junction. Acesso em: 10 out. 2026.
  • OPENSTAX. University Physics Volume 2. Seção 9.1: Electrical Current. Disponível em: https://openstax.org/books/university-physics-volume-2/pages/9-1-electrical-current. Acesso em: 10 out. 2026.
  • COMPUTER HISTORY MUSEUM. 1960: Metal Oxide Semiconductor (MOS) Transistor Demonstrated. The Silicon Engine. Disponível em: https://www.computerhistory.org/siliconengine/metal-oxide-semiconductor-mos-transistor-demonstrated/. Acesso em: 10 out. 2026.
  • COMPUTER HISTORY MUSEUM. 1963: Complementary MOS Circuit Configuration is Invented. The Silicon Engine. Disponível em: https://www.computerhistory.org/siliconengine/complementary-mos-circuit-configuration-is-invented/. Acesso em: 10 out. 2026.
  • WASSELL, I. J. Digital Electronics, Part II: Circuits. University of Cambridge, Computer Laboratory. Disponível em: https://www.cl.cam.ac.uk/teaching/0708/DigElec/Digital_Electronics_2.pdf. Acesso em: 10 out. 2026.
  • UNIVERSITY OF NORTH CAROLINA AT CHAPEL HILL. COMP311: Computer Organization. Lecture 4: Transistors, Logic Gates. Disponível em: https://www.cs.unc.edu/~kakiryan/teaching/311-fa25/slides/lecture04.pdf. Acesso em: 10 out. 2026.
  • HARRIS, David. Introduction to CMOS VLSI Design. Lecture 0: Introduction. Harvey Mudd College. Disponível em: https://pages.hmc.edu/harris/class/e158/04/lect0.pdf. Acesso em: 10 out. 2026.
  • NVIDIA. NVIDIA Blackwell Platform Arrives to Power a New Era of Computing. 18 mar. 2024. Disponível em: https://nvidianews.nvidia.com/news/nvidia-blackwell-platform-arrives-to-power-a-new-era-of-computing. Acesso em: 10 out. 2026.
  • UNITED NATIONS. Department of Economic and Social Affairs, Population Division. World Population Prospects 2024. Disponível em: https://population.un.org/wpp/. Acesso em: 13 out. 2026.
